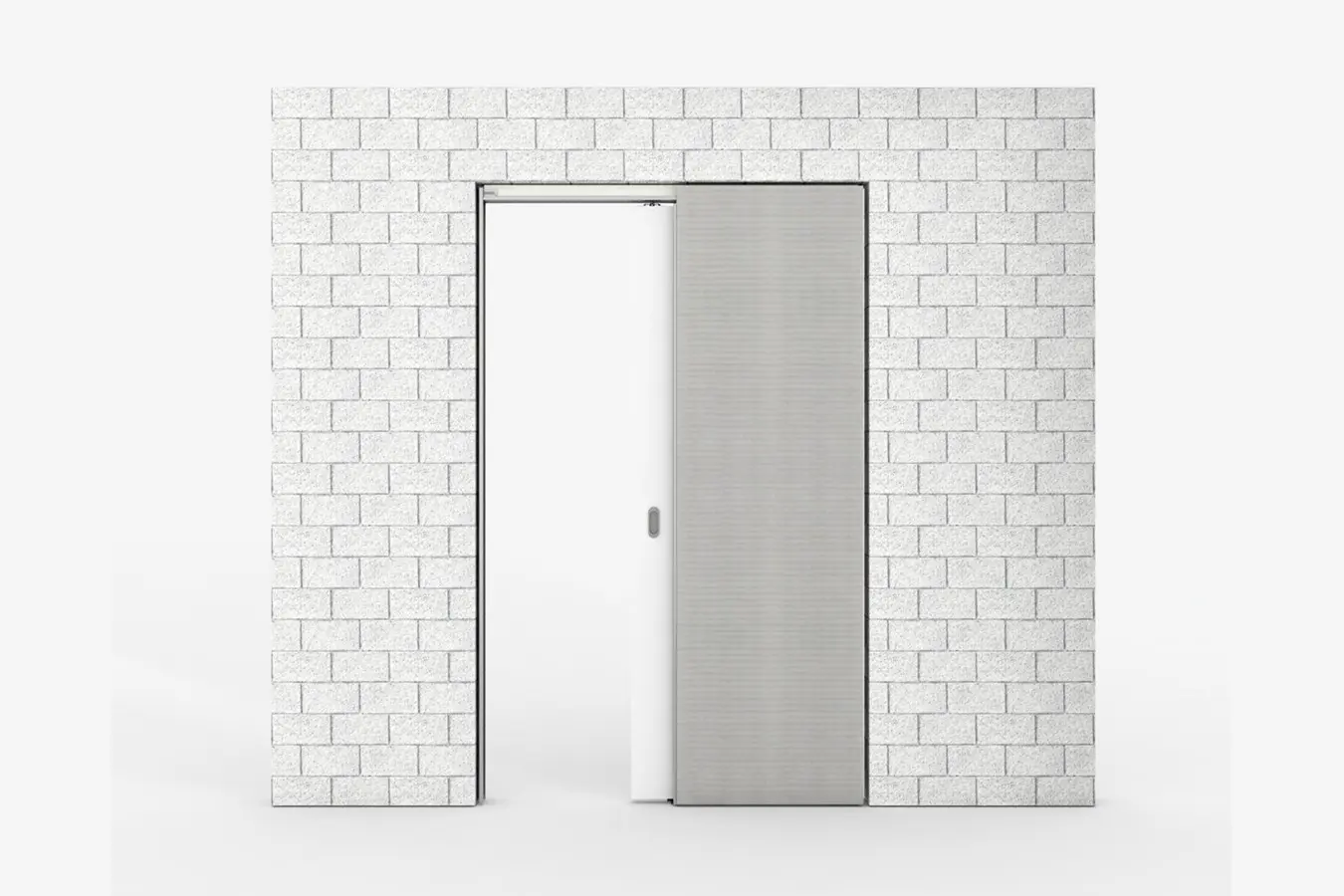

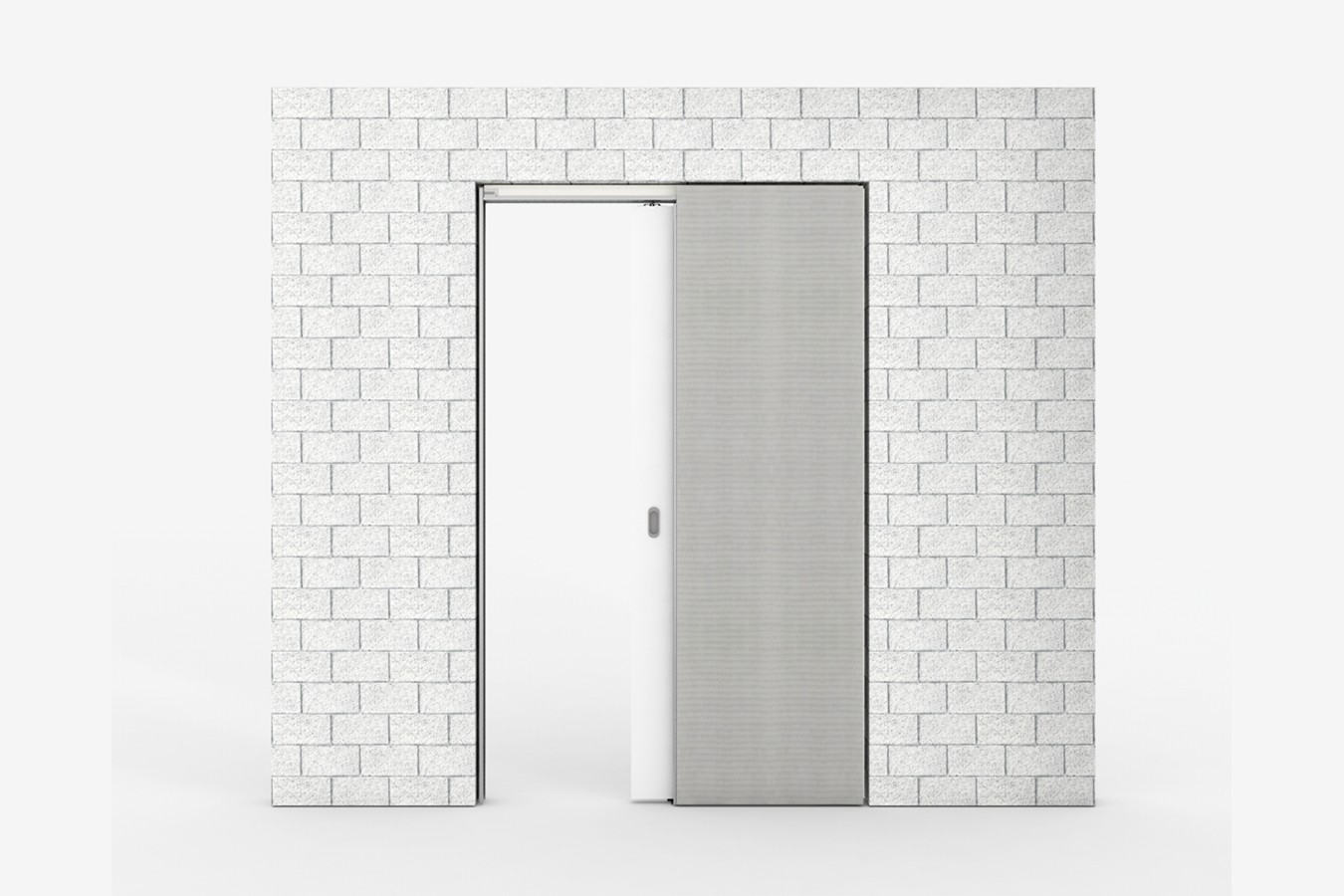

CAVIS C1MH Schiebetürsystem für einflügelige Holztürblätter im Mauerwerk

  • Platzsparendes Schiebetürsystem für in der Wand laufende Schiebetüren
  • Mit klassischer Zargenoptik (Auch Stahlzargen für Objektbau)
  • Schall- & Geruchshemmend
  • Auch geeignet für Feuchträume (Bad, Keller, Gäste-WC etc.)
  • Für Mauerwerk & Porenbeton (Ytong) ab 15 cm Wanddicke
  • Für Holztürblätter bis 120 kg Gewicht & 38-65 mm Türblattstärke
  • Keine Bodenschiene nötig (Kein Bohren in den Boden)
  • Schiebetürsystem wird im Rohbau installiert
  • Türblatt wird nach Abschluss des Innenausbaus eingesetzt
  • Getrennte Lieferungen von Schiebetürsystem & Türblatt (mit Zarge)
  • Passende Türblätter & Zargen sind hier im Shop erhältlich (Türblätter wahlweise zum Abschließen)
  • Sondermaße auf Wunsch möglich

Schritt 1: Produkt konfigurieren

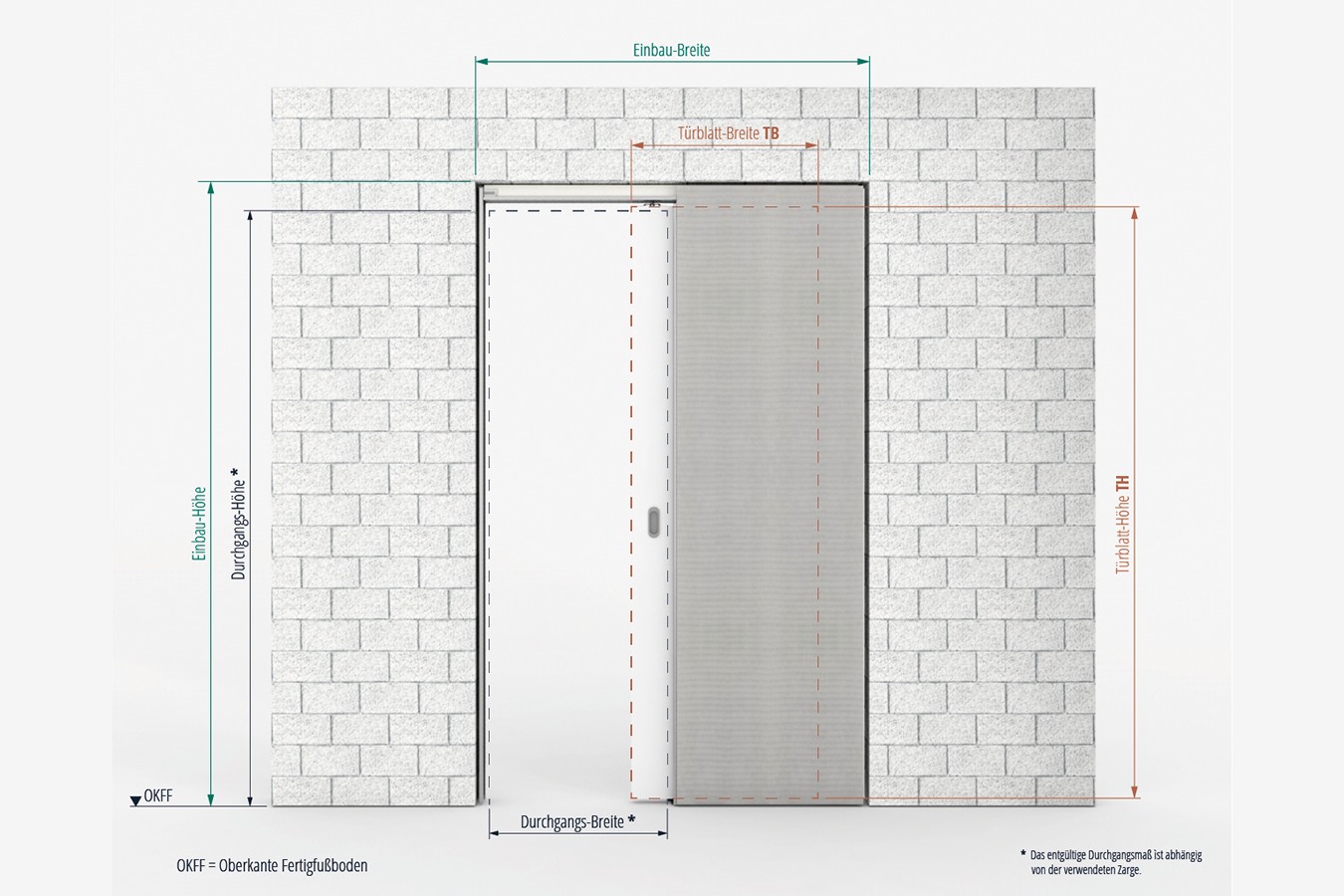

  • Türblattmaße auswählen: (Breite in mm x Höhe in mm)

    Türblatthöhe auswählen:

    • 1800
      1800
      1933
      2067
      2200
      2333
      2467
      2600
      2733
      2867
      3000

    Türblattbreite auswählen:

    • 610
      610
      679
      749
      818
      888
      957
      1027
      1096
      1166
      1235

    Türblattbreite auswählen:

    • 610
      610
      679
      749
      818
      888
      957
      1027
      1096
      1166
      1235

    Türblattbreite auswählen:

    • 610
      610
      679
      749
      818
      888
      957
      1027
      1096
      1166
      1235

    Türblattbreite auswählen:

    • 610
      610
      764
      919
      1073
      1228
      1382
      1537
      1691
      1846
      2000

    Wanddicke auswählen:

    Zubehör erwünscht? (Ausstattungslinie)

    Zubehör erwünscht? (Ausstattungslinie)

    Kabelkanal erwünscht?

Schritt 2: Produkt in den warenkorb legen

Ab: 774,69

Lieferzeit: 1-2 Wochen - Sondermaße: 8-10 Wochen

  • Kostenloser Versand
  • Terminabsprache 24h vor Anlieferung
  • Kauf auf Rechnung & Finanzierung möglich
Schon in der Ausstattungslinie BASIS bieten Ihnen WINGBURG Schiebetürsysteme viele Vorteile gegenüber herkömmlichen Bausatzlösungen oder selbst entworfenen Konstruktionen für in der Wand laufende Schiebetüren.

Schiebetürsystem BASIS

Ein Basis-Set enthält alle notwendigen Komponenten, um eine Schiebetür dauerhaft und komfortabel in eine Trockenbau- oder Massivwand zu integrieren; die Bauteile sind genau auf ein deutsches Standard-Türblattmaß abgestimmt. In kürzester Zeit entsteht daraus ein selbsttragendes Element. Es besteht bei der einflügeligen Version aus einer − optional vorkonfektionierten − Wandtasche mit Einlaufprofil, einem Anschlagpfosten und einer selbsttragenden Traverse, inklusive einer jederzeit entnehmbaren Laufschiene. Zudem enthält das Set alles Notwendige für die Montage des Türblattes in das Einbauelement: zwei Laufwagen für ein Türblattgewicht bis 80 kg und zwei jederzeit einstellbare Türstopper, also auch nach Montage des Türblattes. Komponenten: selbsttragendes Schiebetürelement, bestehend aus Schiebetürkasten, Anschlagpfosten mit Einlaufprofil, Traverse, Laufwagen/Klemmbacken für ein Türblattgewicht bis 80 kg (bis 120 kg auf Anfrage), einstellbarem Türstopper, zentrierender Bodenführung.

Schiebetürsystem EXKLUSIV

Die Ausstattungslinie Exklusiv ergänzt die Basis-Ausstattung um die Funktionalität Push to slide, kombiniert mit einem einseitigen Dämpfer, der das Türblatt beim Schließen entschleunigt und in seine Ruheposition zieht. Beide Zubehöre sind in der Laufschiene vormontiert. Die Funktion Push to slide gibt Türblätter wieder frei, die flächenbündig mit der Zarge in der Wandtasche ruhen. Durch sanften Druck auf die Wange des Türblattes springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der Griff des Türblattes wieder betätigt werden kann. Die Ausstattungslinie Exklusiv unterstützt die detailreduzierte Optik von Schiebetüren optimal. Die Tür ist nur in geschlossenem Zustand sichtbar, wenn sie ihrer Funktion nachkommt und Räume voneinander trennt. Im geöffneten Zustand erlaubt sie es, die gesamte Durchgangsbreite zu nutzen.
Ergänzende Komponenten: Push to slide in Kombination mit einseitigem Einzugsdämpfer (vormontiert auf der Schließseite)

Schiebetürsystem AVANTGARDE

Die Ausstattungslinie Avantgarde ergänzt die Basis-Ausstattung um einen beidseitigen Einzugsdämpfer, der in der Laufschiene vormontiert ist. Er entschleunigt das Türblatt beim Öffnen und zieht es kontrolliert und leise einige Zentimeter bis zur Ruheposition in die Wandtasche ein. Der beidseitige Einzugsdämpfer entschleunigt das Türblatt auch beim Schließen, bevor es am Anschlag seine Ruheposition erreicht. Er dient zugleich als Klemmschutz, weil er das ruckartige Schließen der Tür verhindert, und sollte deshalb bei keiner Schiebetür fehlen. Ergänzende Komponenten: beidseitige Einzugsdämpfung in Kombination mit Synchronlauf (vormontiert, bis 80 kg)

Schiebetürsystem APART

Die Ausstattungslinie Apart ergänzt die Basis-Ausstattung um eine Zuziehautomatik kombiniert mit einem einseitigen Einzugsdämpfer. Diese ergänzenden Zubehöre lassen die Tür automatisch sanft und ganz ohne Motor sondern rein mechanisch schließen. Ergänzende Komponente: Zuziehautomatik mit einseitigem Einzugsdämpfer(schließt die Tür sanft automatisch)

Bitte beachten Sie:

Grundsätzlich sind die C1TH und C1MH Schiebetürsysteme mit jedem handelsüblichen Schiebetürblatt aus Holz kompatibel, welches zu Ihrer gewählten Systemgröße passt und eine Türblattstärke zwischen 38-42mm (bei CW-Profil 75mm) bzw. 38-65mm (bei CW-Profil 100mm) aufweist.

Aus logistischen Gründen können wir Ihnen nur eine eingeschränkte Auswahl von möglichen Türblättern anbieten. Sie erhalten passende Türblätter im Baustofffachhandel, im Türenfachhandel oder bei Ihrer lokalen Schreinerei.

Alle Türblätter, die Sie direkt über WINGBURG beziehen, sind perfekt passend für unsere Systeme und benötigen keine weiteren Anpassungen Ihrerseits.

Bitte beachten Sie:

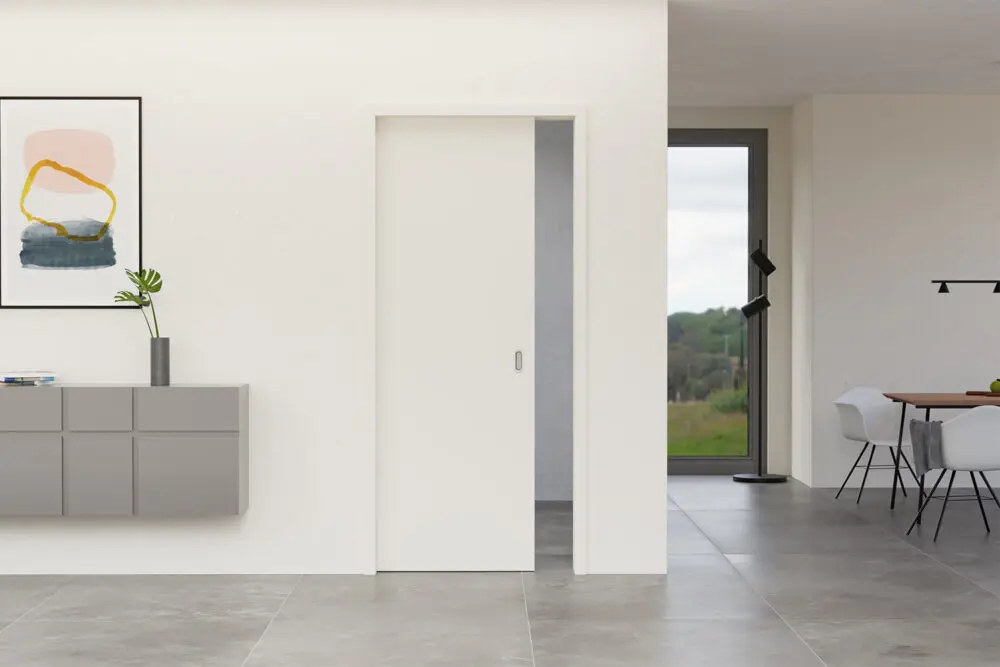

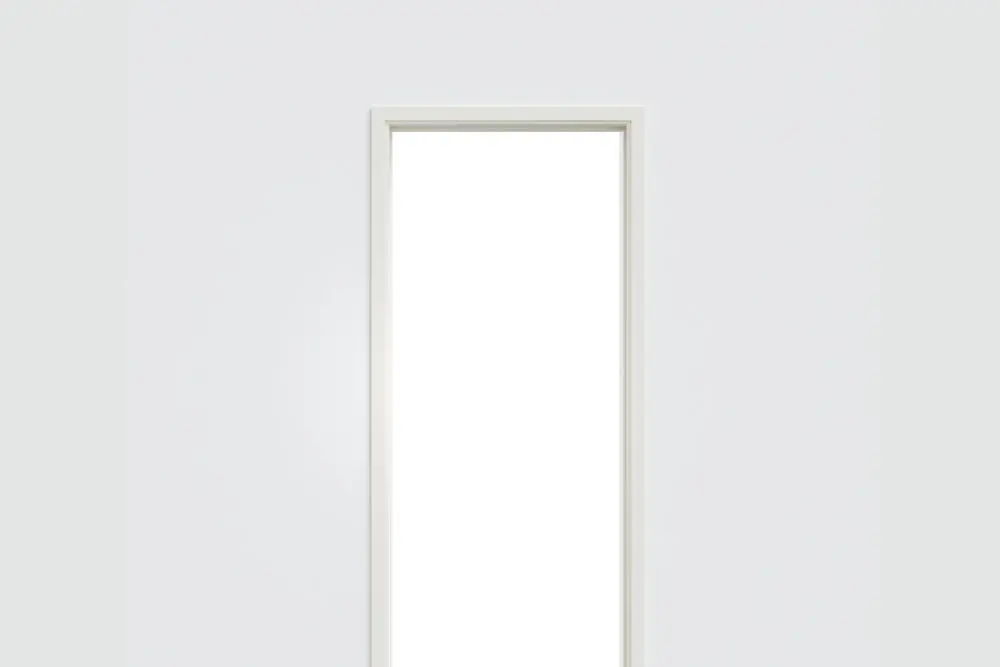

Die weiße Holzzarge lässt Ihre Schiebetür im klassischen Design erscheinen und eignet sich besonders für Räume, in denen die Schiebetür gelegentlich genutzt wird. Typischerweise wird die Holzzarge bei normalen Wohnraumtüren, bei Abstellkammern oder bei Waschküchen genutzt.

Sie haben auch die Möglichkeit statt der Holzzarge eine Stahlzarge zu nutzen. Die Stahlzarge muss überstrichen werden und passt sich dadurch vollständig dem Türblatt- bzw. Wanddesign an. Sie ist äußerst robust und eignet sich dadurch für Räume mit einer hohen Frequenz.

Typischerweise wird die Stahlzarge im Wohnbereich für Badezimmer und Küchen gewählt, sowie im gewerblichen Bereich für Hotelzimmer, Gaststätten, Arztpraxen usw.

Immer dann, wenn die Schiebetür häufig benutzt werden soll, empfehlen wir die Stahlzarge zu verwenden.

Neben der Holz- und Stahlzarge, können Sie auch eine Gipskartonlaibung nutzen. Durch die Gipskartonlaibung kann das CAVIS System zargenlos gestaltet werden. Rein visuell ähnelt das CAVIS System dadurch dem BELPORT System.

Das BELPORT System ist jedoch schneller zu montieren, wesentlich robuster sowie einfacher in der Wartung. Wir empfehlen daher das BELPORT System für zargenlose Optiken zu wählen.

Alle Zargen, die Sie direkt über WINGBURG beziehen, sind perfekt passend für unsere CAVIS Systeme.

Grundsätzlich können Sie aber auch andere handelsübliche Zargen für die CAVIS Systeme verwenden. Achten Sie jedoch bei der Auswahl der externen Zargen darauf, dass diese in Kombination mit unserem CAVIS System eingesetzt werden kann. Im Bedarfsfall, informieren Sie sich bitte zur Kompatibilität bei Ihrem Händler bzw. Verarbeiter. Passende externe Zargen können Sie u.a. im Baustofffachhandel, im Türenfachhandel oder in Ihrer lokalen Schreinerei beziehen.

BELPORT Trockenbauwand System

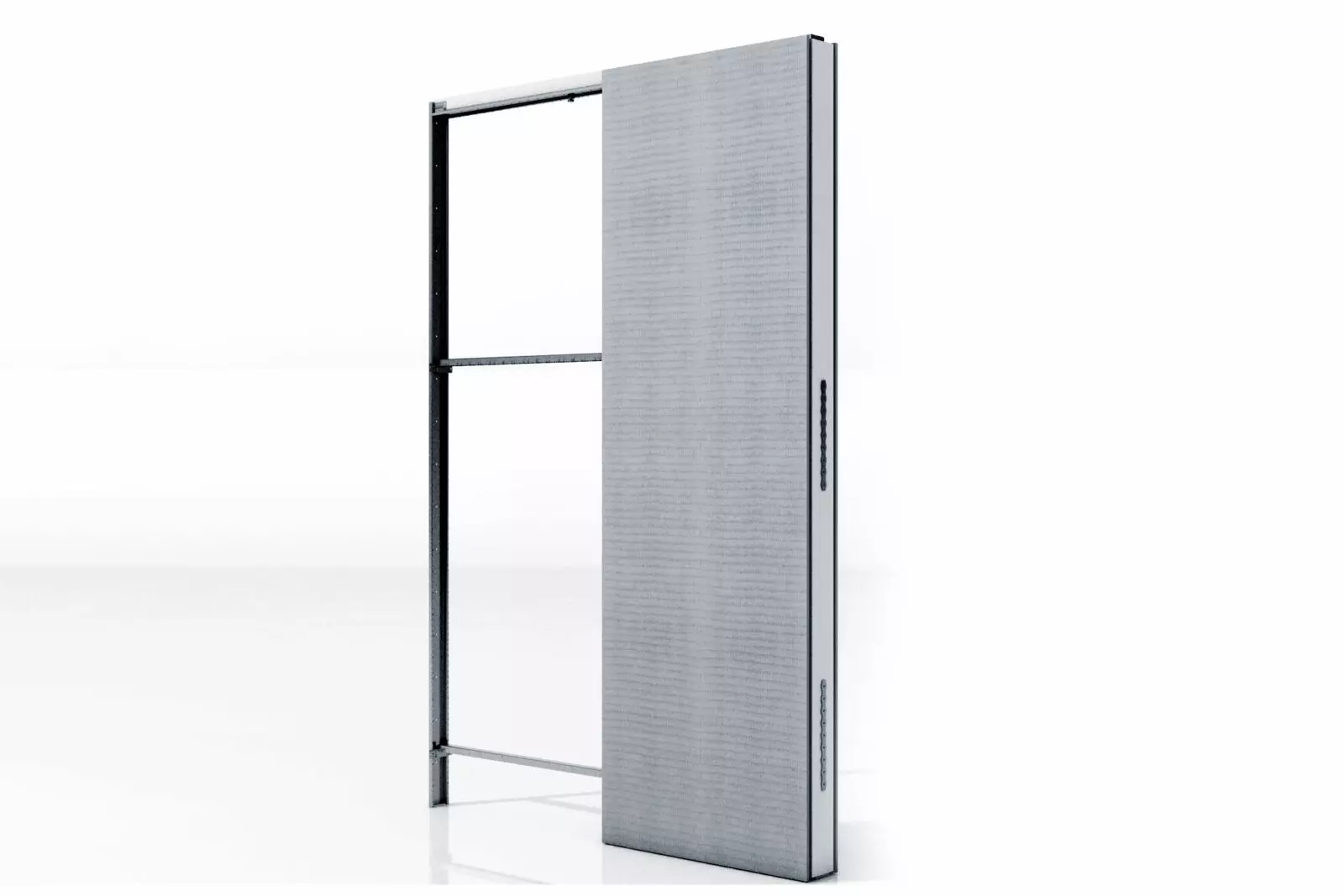

Einbauelement

In kürzester Zeit montiert: Die wenigen Komponenten des Sets werden einfach zusammengesteckt, wenige stärker beanspruchte Stellen werden verschraubt. Nach rund 15 Minuten ist das Element bereit, in die Wand eingebaut zu werden.

CAVIS Mauerwerk Schiebetürsystem
wb C1T meterrissmarkierung

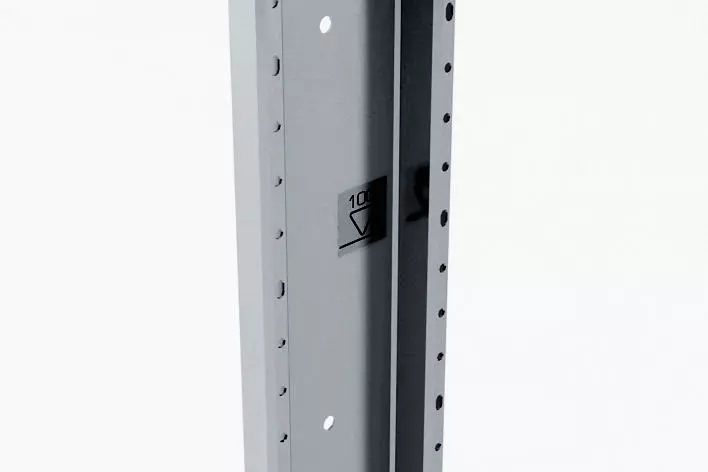

Meterrissmarkierung

Eine Meterrissmarkierung auf dem Anschlagpfosten erleichtert den Einbau auf der Baustelle.

C1T Stopper
C1T Stopper

Verstellbare Türstopper

Beide Türstopper sind nachträglich verstellbar, wodurch die Position des Türblattes in der Wandtasche individuell anpassbar ist. Ein flächenbündiges Einschieben des Türblattes ist möglich.

C1T Laufwagen

Laufwagen

Der Laufwagen zeichnet sich durch seine Laufruhe aus und ist auf eine Lebensdauer von 100.000 Schließzyklen ausgelegt.

C1T Schienentragprofil

Schienentragprofil

Das durchgehende Schienentragprofil wird dauerhaft mit der Wandtasche und dem Anschlagpfosten verschraubt. Es verbindet alle Komponenten zu einer tragenden Einheit.

C1T Schienentragprofil
C1T Laufschiene

Herausnehmbare Laufschiene

Die Laufschiene kann auch nach Fertigstellung der Wand herausgenommen werden. Das ermöglicht eine Wartung ohne Revisionsklappe und die Ergänzung von Zubehör über die gesamte Lebensdauer.

C1T Stecksystem

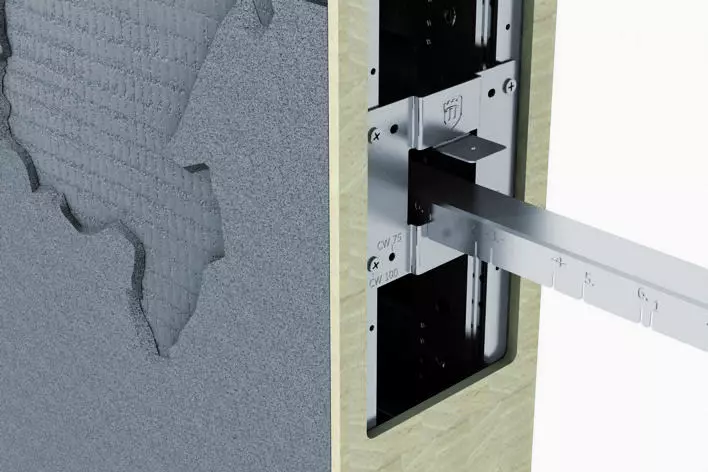

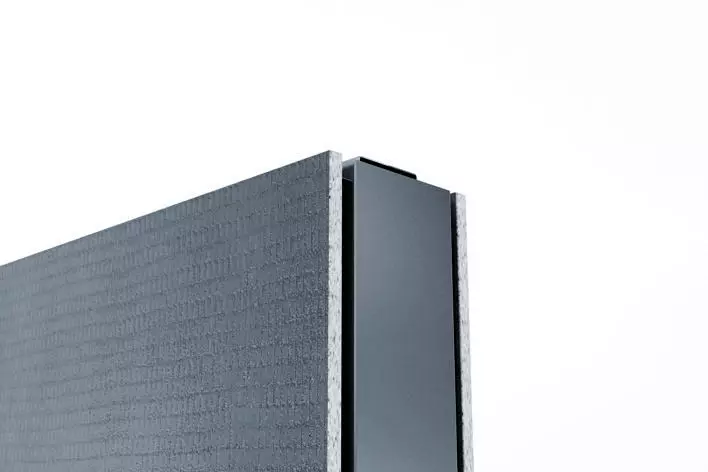

Putzträgerplatte

Die Putzträgerplatte ist fest mit der Unterkonstruktion verbunden und dient als Bindeglied zwischen Einbauelement und Mauerwerk. Die Dicke des Mauerwerks (ohne Putz) wird hier gespiegelt.

wb c1m ueberstand putztraeger v2
wb c1m putztraeger v2

Putzleiste

Die Putzleiste dient als Anputzhilfe und wird werkseitig vormontiert. Sie bildet die Fertigwandstärke in der Laibung aus, die das Verputzen wesentlich vereinfacht.

wb b1t bodenfuehrung

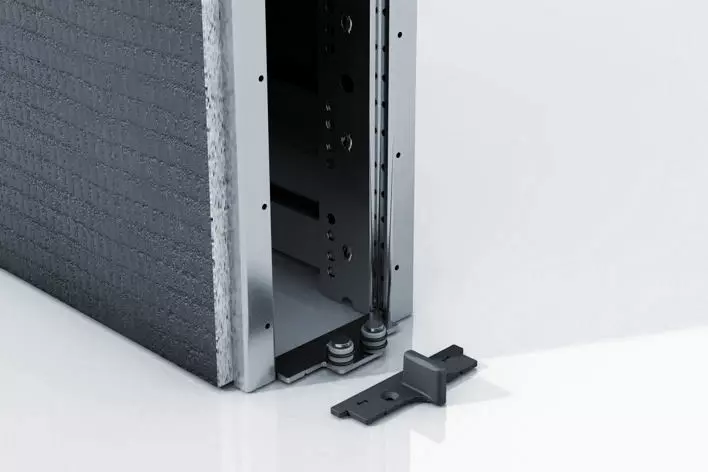

Zentrierte Bodenführung

Die Bodenführung für Holz- oder Glastüren verhindert das Pendeln des Türblattes im Einbauelement und trägt zu einem noch ruhigeren Lauf der Tür bei.

wb c1m bodenfuehrung v2
CAVIS Produktflyer (pdf, 3812KB)
Der allgemeine Produktflyer zum System CAVIS.

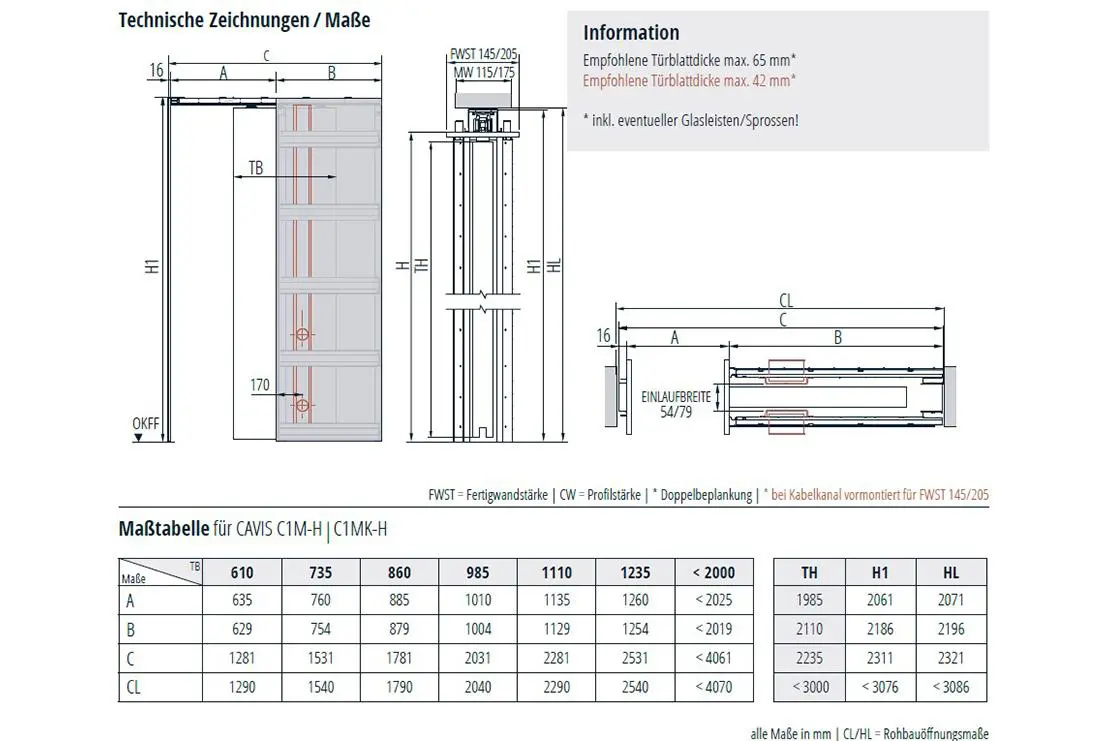

Technisches Datenblatt (pdf, 132KB)
Technische Informationen & Maßtabellen zu C1MH.
Berechnungsgrundlage für Türblätter (pdf, 139KB)
Berechnungsgrundlage für die Auswahl und den Einbau von Türblättern.
CAD-Daten (DWG & DXF) (zip, 2421KB)
CAD-Daten für die Planung mit C1MH.
Ausschreibungstexte (docx, 22KB)
Ausschreibungstexte passend für C1MH.
Montageanleitung System (, 0KB)
Montageanleitung zum System C1MH.
Montageanleitung Beschlagset (, 0KB)
Montageanleitung für das Beschlagset Holz.
Montageanleitung Softclose Einzugsdämpfer (, 0KB)
Montageanleitung für den Softclose Einzugsdämpfer.
Montageanleitung Push to Open (, 0KB)
Montageanleitung für das Push to Open/Slide Zubehör.
Montageanleitung Pushplus (, 0KB)
Montageanleitung für das Pushplus Zubehör.
Montageanleitung Gipskartonlaibung (, 0KB)
Montageanleitung für die Gipskartonlaibung
Türblattflyer (pdf, 2530KB)
Alle Informationen zum Schiebetürblatt
Demontage der Laufschiene (pdf, 320KB)
Die Anleitung zur einfachen Revisionierbarkeit der Laufschiene

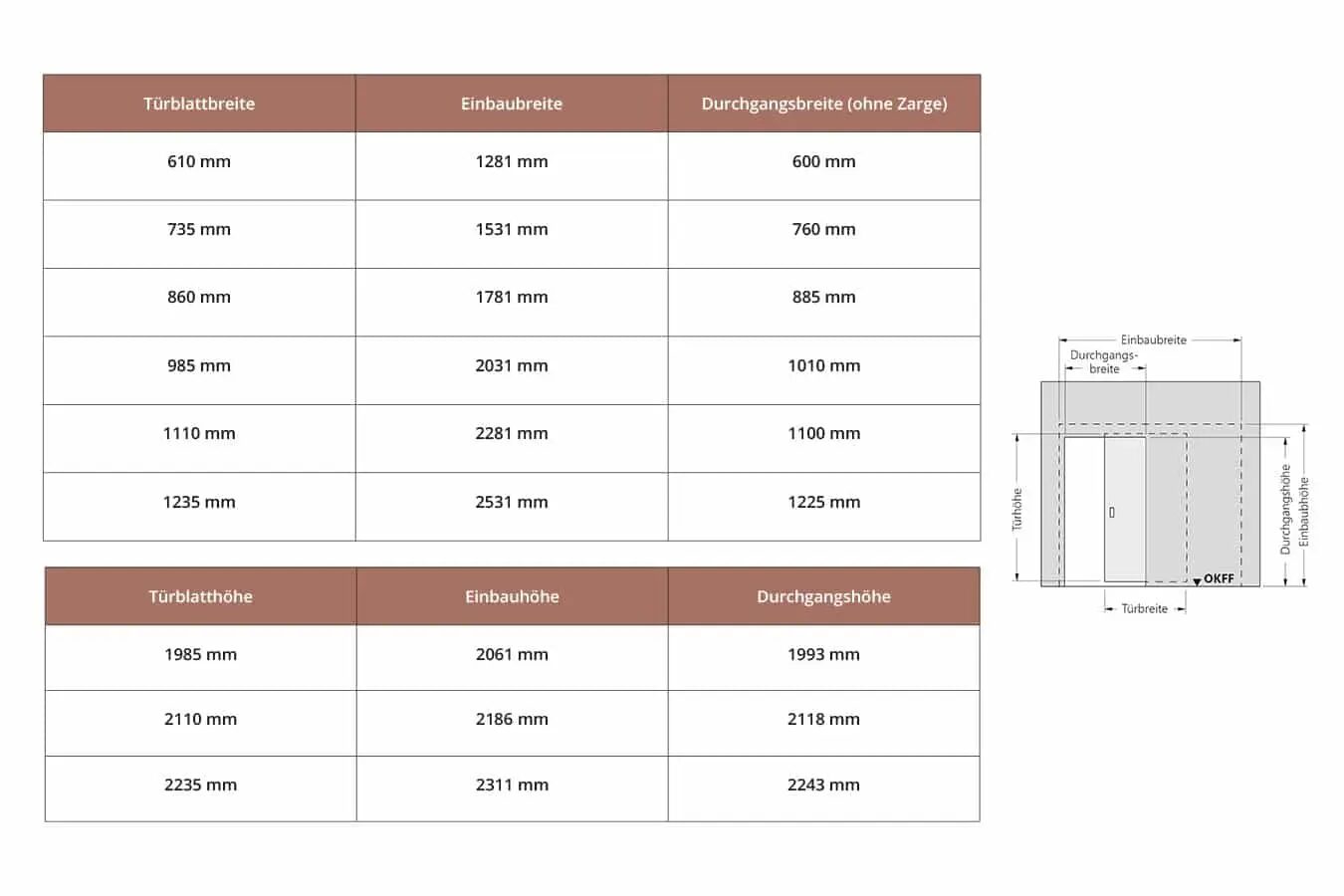

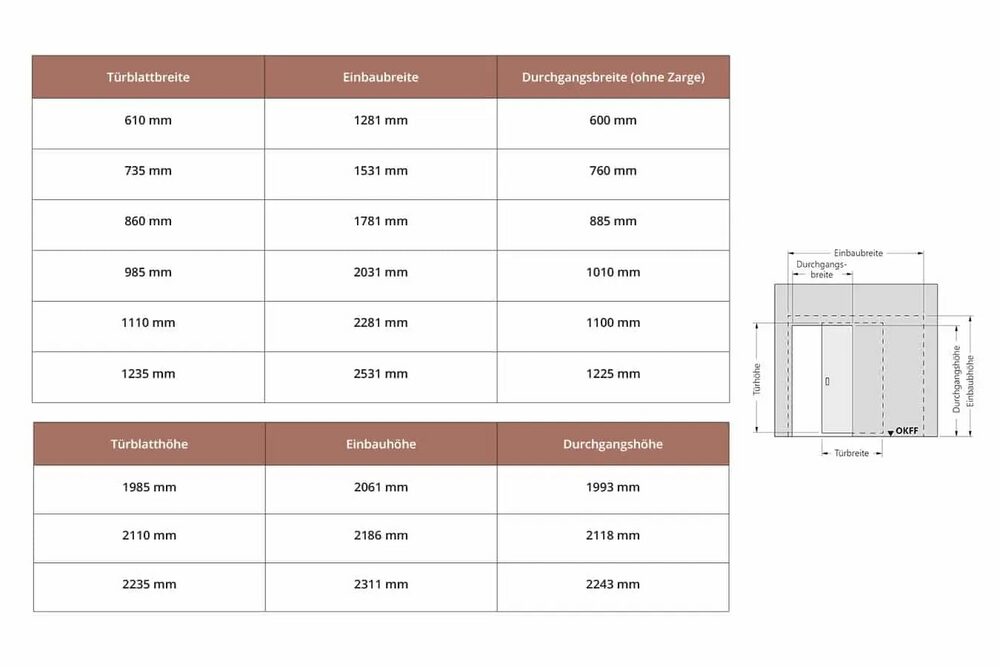

Türblatt
Türblattbreite

610 mm – 2000 mm

Türblatthöhe

bis 3000 mm

Türblattdicke

38 – 65 mm

Kompatible Türblätter

Alle Holztürblätter für Schiebetüren mit 38-42 mm Dicke und 80 kg maximal Gewicht (Maße des Systems beachten)

Wand
Wandanschluss

Mauerwerk 115 mm
Mauerwerk 175 mm

Wandstärke

145 mm
205 mm

System
Türgröße

Schiebetür 1-flügelig

Zubehör

Automatischer Türschließer mit Einzugsdämpfung
Kabelkanal (ab 150 mm Wandstärke)
Push to Open mit Softclose Einzugsdämpfung
Softclose Einzugsdämpfung (1- oder 2-seitig)

Türblattgewicht

bis 80 kg
