CAVIS C2TH Schiebetürsystem für zweiflügelige Holztürblätter in Trockenbauwänden & Holzständerwerken

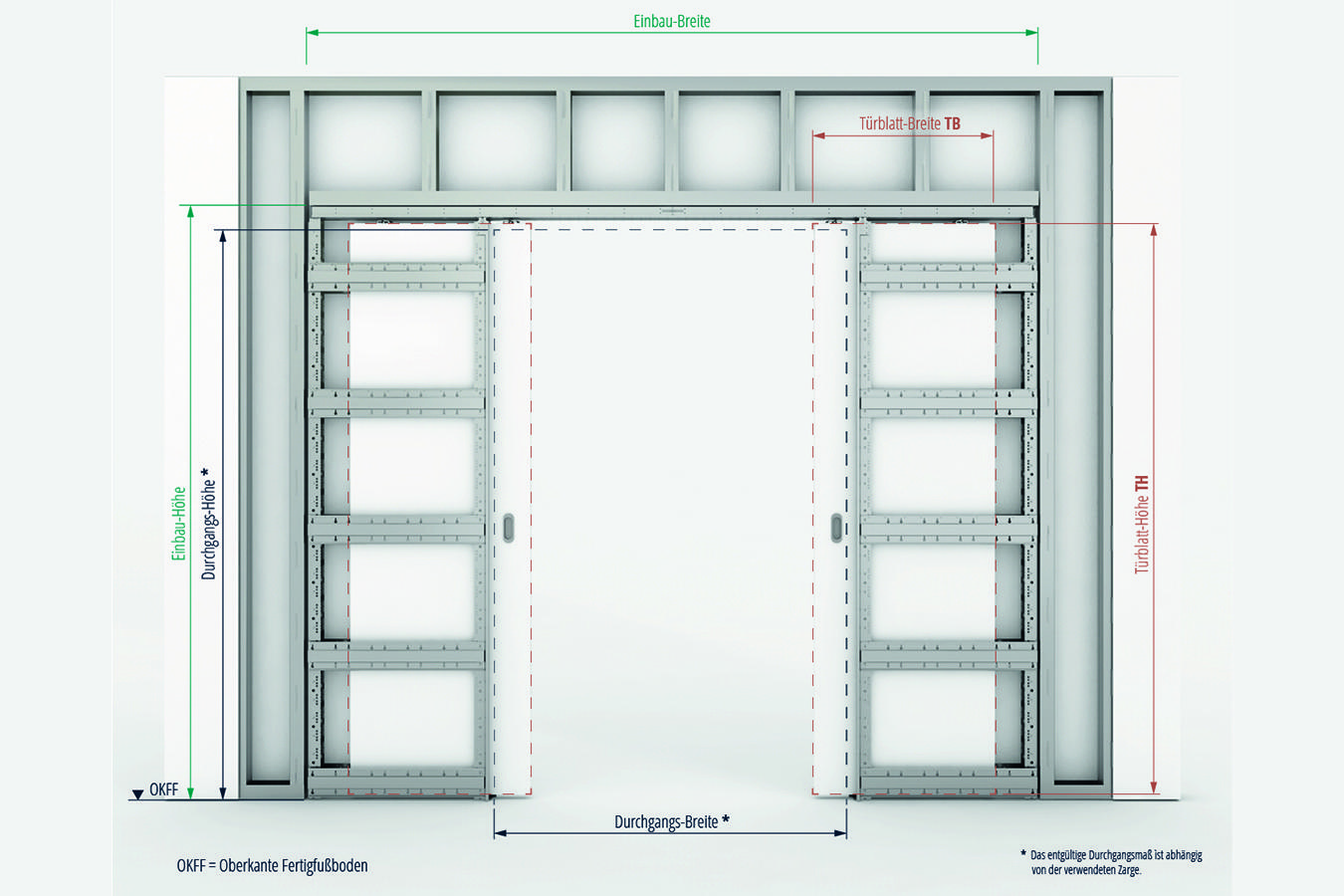

Die CAVIS und BELPORT Schiebetürsysteme für Trockenbauwände bzw. Holzständerwerke bestehen aus einem stabilen und sicheren Metallrahmen, welcher sich seitlich aus den Trockenbauprofilen vom Typ CW-Profil 75 mm bzw. CW-Profil 100 mm zusammensetzt.

Die Bauteile des Rahmens werden überwiegend durch Stecken sicher verbunden und an den beanspruchten Bauteilen verschraubt. Der Rahmen ist selbsttragend und eignet sich auch für die Montage als Vorsatzschale.

Der Metallrahmen muss nach dem Aufbau mit Gipskartonplatten bzw. OSB-Platten (Grobspanplatten) beplankt werden. Unsere Systeme erlauben grundsätzlich eine einfache oder doppelte Beplankung. Wir empfehlen grundsätzlich die doppelte Beplankung, weil die Trockenbauwand dadurch stabiler wird. Bitte beachten Sie, dass eine einfache Beplankung nur bei CW-Profilen 75mm möglich ist.

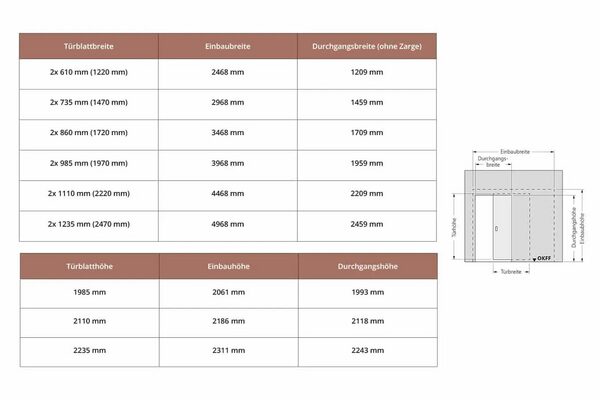

Je nach gewählter Beplankung, ergibt sich anschließend die Wanddicke (auch als Wandstärke) bezeichnet:

• CW-Profil 75 mm einfach beplankt = 100mm Wanddicke
• CW-Profil 75 mm doppelt beplankt = 125mm Wanddicke
• CW-Profil 100 mm doppelt beplankt = 150mm Wanddicke

Die CAVIS und BELPORT Schiebetürsysteme für Trockenbauwände bzw. Holzständerwerke bestehen aus einem stabilen und sicheren Metallrahmen, welcher sich seitlich aus den Trockenbauprofilen vom Typ CW-Profil 75 mm bzw. CW-Profil 100 mm zusammensetzt.

Die Bauteile des Rahmens werden überwiegend durch Stecken sicher verbunden und an den beanspruchten Bauteilen verschraubt. Der Rahmen ist selbsttragend und eignet sich auch für die Montage als Vorsatzschale.

Der Metallrahmen muss nach dem Aufbau mit Gipskartonplatten bzw. OSB-Platten (Grobspanplatten) beplankt werden. Unsere Systeme erlauben grundsätzlich eine einfache oder doppelte Beplankung. Wir empfehlen grundsätzlich die doppelte Beplankung, weil die Trockenbauwand dadurch stabiler wird. Bitte beachten Sie, dass eine einfache Beplankung nur bei CW-Profilen 75mm möglich ist.

Je nach gewählter Beplankung, ergibt sich anschließend die Wanddicke (auch als Wandstärke) bezeichnet:

• CW-Profil 75 mm einfach beplankt = 100mm Wanddicke
• CW-Profil 75 mm doppelt beplankt = 125mm Wanddicke
• CW-Profil 100 mm doppelt beplankt = 150mm Wanddicke

Sie können optional weiteres Zubehör zu Ihrem Schiebetürsystem hinzufügen, um so den Komfort Ihres Systems weiter zu erhöhen. Wir bieten für Sie drei verschiedene Zubehörpakete an, welche nicht aufeinander aufbauen und nicht kombiniert werden können.

Im Zubehörpaket Exklusiv erhalten Sie einen Push-to-open Drucktüröffner sowie einen einseitigen Softclose Einzugsdämpfer.

Durch den Drucktüröffner lassen sich Türblätter, die im Durchgang flächenbündig mit der Zarge in der Wandtasche ruhen, wieder freigeben. Durch sanften Druck auf das Türblatt springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der eingelassene Griff des Türblattes wieder betätigt werden kann.

Der einseitige Softclose Einzugsdämpfer entschleunigt das Türblatt beim Schließen der Tür und zieht dieses einige Zentimeter bis zur Ruheposition ein. Er übernimmt gleichzeitig die Funktion des Einklemmschutzes für die Finger.

Bitte beachten Sie, das Zubehörpaket Exklusiv eignet sich nur für Schiebetüren ab 610 mm Breite und bis max. 80 kg Gewicht.

Im Zubehörpaket Avantgarde erhalten Sie einen beidseitigen Softclose & Softopen Einzugsdämpfer.

Der beidseitige Einzugsdämpfer besitzt grundsätzlich die Funktionalität des einseitigen Einzugsdämpfers, erweitert diese jedoch, um eine weitere Richtung. Das Türblatt wird durch den beidseitigen Einzugsdämpfer kontrolliert und leise in die Wandtasche und in Richtung Anschlagpfosten geführt.

Bitte beachten Sie, das Zubehörpaket Avantgarde eignet sich nur für Schiebetüren ab 860mm Breite und bis max. 80 kg Gewicht und ist nicht kombinierbar mit dem Drucktüröffner.

Im Zubehörpaket Apart erhalten Sie einen mechanischen Schiebetürschließer mit einseitigem Softclose Einzugsdämpfer.

Der Schiebetürschließer (Zuziehautomatik) schließt das Türblatt ohne Strom nach jedem Öffnen ganz automatisch, sodass Ihre Schiebetür stets geschlossen ist. Durch den einseitigen Softclose wird das Türblatt beim Schließen stets entschleunigt. Die ideale Lösung um Räume dauerhaft warm und geschlossen zu halten.

Sie können optional weiteres Zubehör zu Ihrem Schiebetürsystem hinzufügen, um so den Komfort Ihres Systems weiter zu erhöhen. Wir bieten für Sie drei verschiedene Zubehörpakete an, welche nicht aufeinander aufbauen und nicht kombiniert werden können.

Im Zubehörpaket Exklusiv erhalten Sie einen Push-to-open Drucktüröffner sowie einen einseitigen Softclose Einzugsdämpfer.

Durch den Drucktüröffner lassen sich Türblätter, die im Durchgang flächenbündig mit der Zarge in der Wandtasche ruhen, wieder freigeben. Durch sanften Druck auf das Türblatt springt dieses einige Zentimeter aus der Wandtasche hervor, sodass der eingelassene Griff des Türblattes wieder betätigt werden kann.

Der einseitige Softclose Einzugsdämpfer entschleunigt das Türblatt beim Schließen der Tür und zieht dieses einige Zentimeter bis zur Ruheposition ein. Er übernimmt gleichzeitig die Funktion des Einklemmschutzes für die Finger.

Bitte beachten Sie, das Zubehörpaket Exklusiv eignet sich nur für Schiebetüren ab 610 mm Breite und bis max. 80 kg Gewicht.

Im Zubehörpaket Avantgarde erhalten Sie einen beidseitigen Softclose & Softopen Einzugsdämpfer.

Der beidseitige Einzugsdämpfer besitzt grundsätzlich die Funktionalität des einseitigen Einzugsdämpfers, erweitert diese jedoch, um eine weitere Richtung. Das Türblatt wird durch den beidseitigen Einzugsdämpfer kontrolliert und leise in die Wandtasche und in Richtung Anschlagpfosten geführt.

Bitte beachten Sie, das Zubehörpaket Avantgarde eignet sich nur für Schiebetüren ab 860mm Breite und bis max. 80 kg Gewicht und ist nicht kombinierbar mit dem Drucktüröffner.

Im Zubehörpaket Apart erhalten Sie einen mechanischen Schiebetürschließer mit einseitigem Softclose Einzugsdämpfer.

Der Schiebetürschließer (Zuziehautomatik) schließt das Türblatt ohne Strom nach jedem Öffnen ganz automatisch, sodass Ihre Schiebetür stets geschlossen ist. Durch den einseitigen Softclose wird das Türblatt beim Schließen stets entschleunigt. Die ideale Lösung um Räume dauerhaft warm und geschlossen zu halten.

Sie können durch den Kabelkanal elektrische Kabel direkt im Schiebetürkasten verbauen und haben dadurch die Möglichkeit Lampen, Lichtschalter, Steckdosen usw. direkt neben der Durchgangsöffnung zu platzieren.
Die Einbauelemente verfügen über einen integrierten Kabelkanal und ermöglichen es, stromführende Elemente – wie Schalter, Leuchten und Sensoren – direkt neben der Tür zu installieren. Bisher war es nicht möglich, direkt neben einer innenlaufenden Schiebetür elektrische Komponenten zu verbauen, da die Tür ja hinter der Wand verlief.
Zum Integrieren von elektrischen oder elektronischen Lösungen, die wie gewohnt am Durchgangsbereich angebracht werden sollen, hat WINGBURG eine Installationsebene in die Wandtasche integriert. Der gewohnte Lichtschalter befindet sich also in unmittelbarer Nähe und kann somit intuitiv bedient werden.

Auf Wunsch können wir das Schiebetürsystem für Sie vormontieren. Dadurch sparen Sie auf der Baustelle ca. 15 Minuten Arbeitszeit pro System. Beachten Sie aber, dass das vormontierte System schon in seiner vollen Größe geliefert wird und von Ihnen anschließend an den Einbauort getragen werden muss.
Die Lieferung erfolgt stehend auf einer Palette und die Lieferzeit verzögert sich durch diesen zusätzlichen Arbeitsschritt leicht.
